777米奇色8888狠狠俺去啦,偷欧洲亚洲另类图片AV天堂,辽宁老熟女高潮狂叫视频

新聞動態(tài)

走進欣立

聯(lián)系我們

客戶服務

科技創(chuàng)新

耐火材料在玻璃窯爐中的蝕變

來源: | 作者:本站 | 發(fā)布時間: 2020-07-10 | 1122 次瀏覽 | 分享到:

耐火材料的抗物理和化學侵蝕能力，主要由其組成相的種類、分布及結(jié)合狀態(tài)來決定。一般耐火材料由一個或多個晶相、玻璃相及氣相(氣孔)組成。玻璃比晶體的化學穩(wěn)定性差，氣孔是侵蝕劑滲入耐火材料內(nèi)部的通道(尤其是開口氣孔)。侵蝕物首先作用于耐火材料中的玻璃相，彼此相互反應。溶液滲入耐火材料內(nèi)并熔解玻璃相后，耐火材料中的晶體會受到玻璃液的侵蝕，并有可能不斷出現(xiàn)繼續(xù)受侵蝕的新的部分。氣孔和玻璃相大部分存在于燒結(jié)耐火材料的結(jié)合物中，因此結(jié)合物成為耐火材料抗物理和化學侵蝕的薄弱環(huán)節(jié)。

現(xiàn)在大型窯爐多采用鼓泡澄清技術，以提高融化率，但也加強了玻璃液的對流，升高了深層玻璃液的溫度，也加強了對耐火材料的侵蝕作用。

當向窯爐內(nèi)加入配合料時，粉料容易被窯內(nèi)流動的氣體帶走，粉塵中含堿量很多，往往沉積在池壁磚的上表面，生成釉料，并沿磚的表面流下，使磚面形成深溝，甚至會滴落在玻璃液中，使玻璃液產(chǎn)生條紋等缺陷。

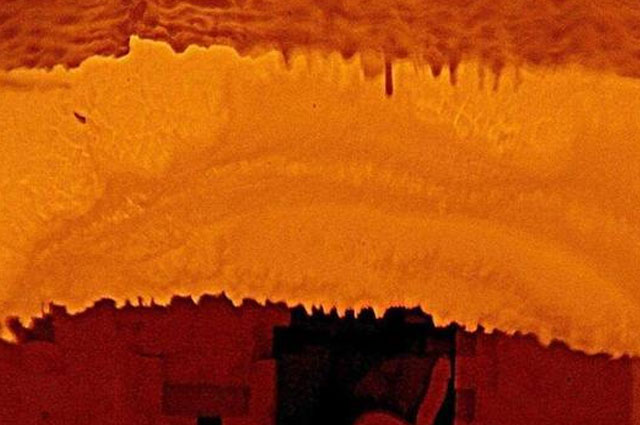

窯爐上部結(jié)構(gòu)經(jīng)常受到配合料粉塵和揮發(fā)物的侵蝕。但是粉塵與耐火材料發(fā)生化學反應，其生成物多留在耐火材料表面，形成一層薄膜，具有保護作用，可防止配合料粉塵對耐火材料的進一步侵蝕。

配合料和玻璃液的揮發(fā)物也對耐火材料進行化學侵蝕，揮發(fā)物主要是堿金屬氧化物以及硫化物。這些揮發(fā)物以氣相狀態(tài)與耐火材料發(fā)生化學反應，并滲入耐火材料的氣孔或縫隙中，在溫度較低的部位凝結(jié)成液相，與耐火材料發(fā)生化學反應。這些化合物的冷凝液體對耐火材料的侵蝕更為強烈，通過浸潤、擴散，向耐火材料氣孔內(nèi)深入滲透，尤其是上部結(jié)構(gòu)有裂縫和縫隙時，會對耐火材料造成很大的破壞。
